LG-WSN-IOTS型 物聯網創新實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
產品介紹：
物聯網是通過各種傳感設備，把物品與互聯網連接起來，進行信息交換和通訊，以實現智能化識別、定位、跟蹤、監控和管理的一種網絡，可廣泛應用于各行各業，如把各種傳感器嵌入或裝備到電網、鐵路、橋梁、隧道、公路、建筑、供水系統、大壩、油氣管道等各種物體中，形成物聯網，通過無線信息的收發，便于通訊和監管，不用數據線，成本低，使用便利。
LG-WSN-IOTS物聯網創新實驗系統集成了多種傳感器模型以及多種無線組網模式，可實現多種物聯網構架，面向各大高校及大專院校的專業教學及創新和競賽，提供了眾多實驗例程，便于學生熟悉和掌握物聯網的構成及實際應用。

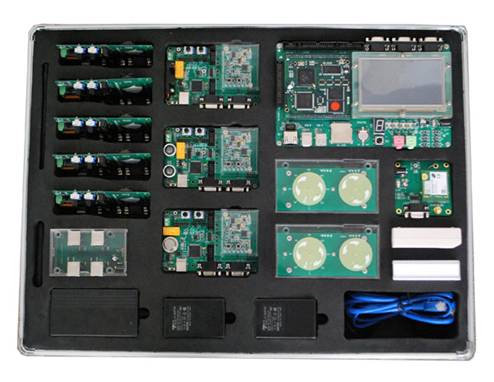

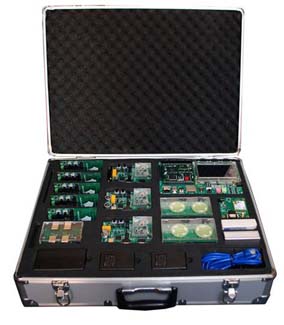

LG-WSN-IOTS物聯網創新實驗系統包括硬件設備、軟件資源、實驗資源三大部分。硬件設備包括微型無線傳感器、通用傳感器及被控對象、嵌入式網關、GPRS網絡設備和其他配套設備。軟件資源包括無線傳感器網絡軟件，嵌入式網關軟件，PC數據管理與分析軟件，實驗資源包括基于控制器的基礎實驗、傳感器信息采集實驗、無線信號收發實驗、Zigbee網絡通訊實驗、及組件控制實驗等，通過對這三部分資源的充分學習，可為物聯網工程應用打下堅實的基礎，并能通過不同傳感器的特性，不同網絡的組成形式，開發出更多實用性強的物聯網應用模式。
1、 硬件設備
1.1微型無線傳感器
微型無線傳感器分為溫度，濕度，光電，觸力等多種傳感器。每個節點由MCU/RF部分、傳感器部分和電源管理部分組成，包括智能三項傳感節點與智能觸力傳感節點。

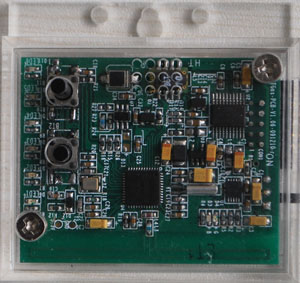

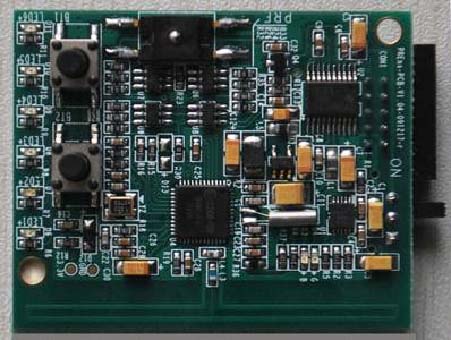

（1） 智能三項傳感節點
支持溫度，濕度，光電三種傳感器，支持2.4G無線組網，配備按鍵輸入和LED輸出，支持電池工作，并配套電池充電功能。
（2） 智能觸力傳感節點
支持壓力傳感器，支持2.4G無線組網，配備按鍵輸入和LED輸出，支持電池工作，并配套電池充電功能。
1.2通用傳感器以及被控對象
通用傳感器以及被控對象包括通用調試器母板，紅外模擬傳感器母板，超聲波模擬傳感器母板，酒精濃度傳感器母板，電機控制器母板等。每種母版均支持對微型無線傳感器的程序更新與調試，母板可獨立控制自身硬件，也可聯合微型無線傳感器進行聯網，實現網絡化控制。

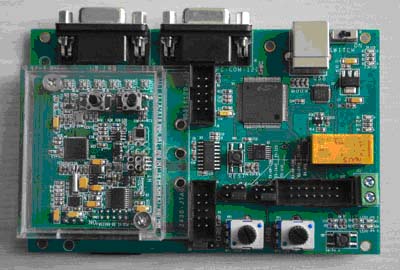

通用調試器母板

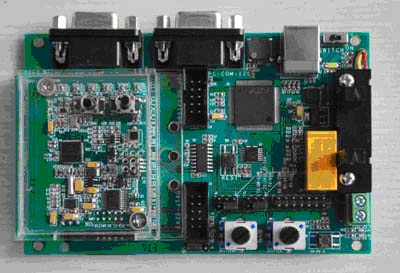

超聲波模擬傳感器母板
酒精濃度傳感器母板
紅外模擬傳感器母板

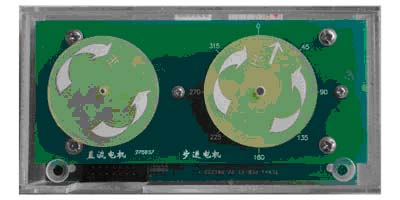

電機控制器母板
1.1及1.2各硬件設備具體性能詳見下表。
|
序號
|
硬件名稱
|
硬件說明
|
|
1
|
智能三項傳感節點
|
帶有無線組網功能的溫度，濕度，光電傳感器節點
|
|
2
|
智能觸力傳感節點
|
帶有無線組網功能的觸力傳感器節點
|
|
3
|
通用調試器母板
|
提供2種MCU的調試接口，通用型的無線傳感調試系統
|
|
4
|
紅外傳感器母板
|
支持通用型調試模板功能 + 槽型紅外傳感器 + 半導體蜂鳴器
|
|
5
|
超聲波傳感器母板
|
支持通用型調試模板功能 + 超聲波傳感器
|
|
6
|
酒精濃度傳感器母板
|
支持通用型調試模板功能 + 酒精傳感器
|
|
7
|
電機控制器母板
|
支持通用型調試模板功能 + 直流與步進電機
|
|
8
|
無線網絡電源
|
同時支持8個無線模塊的供電或充電
|
無線網絡電源充電模塊
1.3嵌入式網關

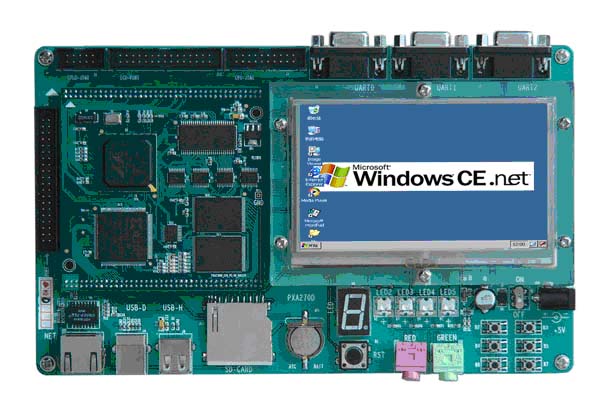

嵌入式網關采用DICE-PXA270D系統。
|
核心板
|
CPU
|
Intel XScale PXA270 520MHz
|
|
SDRAM
|
64Mbyte
|
|
|
FLASH
|
32Mbyte
|
|
|
以太網
|
100M Ethernet controller (LAN91C111)
|
|
|
CPLD
|
Xilinx 95144 (117 User IO)
|
|
|
接口
|
160 PIN 接口
|
|
|
底板
|
以太網接口
|
100M 以太網接口1 個
|
|
視頻
|
4.3寸 TFT LCD（包含觸摸屏和有機玻璃外殼）
|
|
|
音頻
|
AC97標準音頻輸入輸出接口
|
|
|
USB HOST
|
1 個 ,可支持 USB鼠標、鍵盤、標準U盤、USB藍牙、USB攝像頭
|
|
|
USB CLIENT
|
1 個 ，支持PC與設備同步
|
|
|
串行接口
|
3 個 ，UART0是系統的調試端口；UART1是帶有流控制的5線串行接口，可以連接GPRS/GSM-Modem；UART2是標準的3線串口
|
|
|
JTAG 接口
|
標準20pin CPU JTAG接口，標準10pin XILINX CPLD JTAG
|
|
|
SD 卡接口
|
支持 SD 卡或 MMC 卡
|
|
|
數碼顯示
|
4個 LED指示燈 ，1個七段數碼管
|
|
|
實時時鐘
|
獨立RTC電路
|
|
|
按鍵
|
6個用戶功能按鍵，1個復位鍵
|
|
|
電源
|
外接 5V/ 3A 直流電源
|
|
|
總線擴展接口
|
40pin的總線擴展口支持16bIOTS的系統總線擴展，提供9位地址線，16bIOTS數據線，另外提供系統總線的讀寫控制線和5V電源。用戶也可以使用擴展口上的GPIO，自定義使用模式
|
|
|
LCD擴展口
|
30pin的液晶屏擴展口支持16bIOTS LCD擴展，支持*大分辨率為800×600的TFT LCD, 擴展口上還提供直流5V的供電，可用于液晶屏系統供電。
|
1.4 GPRS Modem
采用Q2686, 實現GPRS網絡通訊。
1.5其他配套設備
包括程序下載器，下載線，串口線，并口線，JTAG板，WSN供電器等配套設備。
2、 軟件資源
2.1無線傳感網軟件
無線傳感器網絡采用2.4G ISM頻段，通過軟件可實現點對點，以及一點對多點的多形式組網控制。
2.2嵌入式網關軟件
嵌入式網關軟件包括WINCE6.0系統軟件。

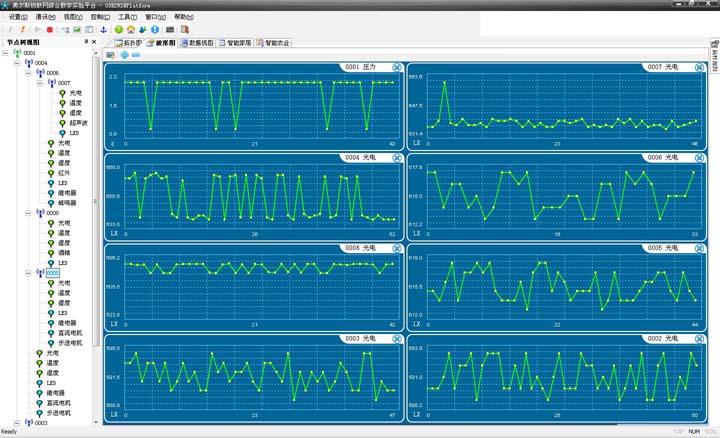

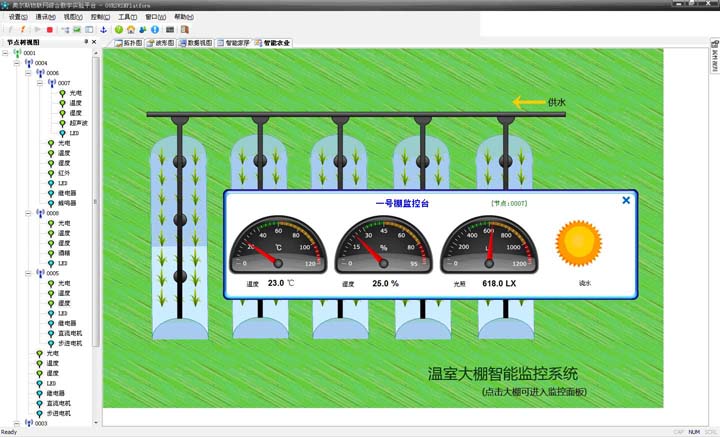

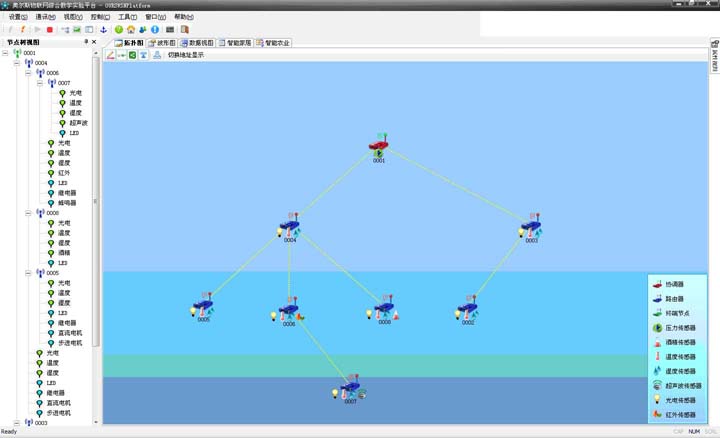

2.3 PC數據管理與分析軟件
該軟件能在PC上實現數據的管理與維護，通過數字和圖表的方式，可多方位顯示無線傳感器網絡的狀態，及控制傳感網上的設備，還有配套的波形存儲與分析工具。
3、實驗資源
實驗從無線網絡處理器的基本實驗，逐步進階到無線數據采集通信的高級實驗，即能滿足基礎的教學要求，又能加強學生的實際應用能力。
3.1基于CC2430的實驗
CC2430是TI 2.4G無線網絡的主流控制器，是微型無線傳感器的核心控制器。
實驗1：建立實驗環境IAR
實驗2：LED跑馬燈實驗
實驗3：定時器實驗
實驗4：串口通訊實驗
實驗5：AD實驗
實驗6：中斷實驗
實驗7：溫濕度傳感器實驗
實驗8：光電傳感器實驗
實驗9：壓力傳感器實驗
實驗10：簡單無線收發實驗
實驗11：廣播通訊實驗
實驗12：Z-Stack 點對點通訊
實驗13：Z-Stack 星狀網通訊
實驗14：Z-Stack 樹狀網通訊
實驗15：Z-Stack MESH網通訊
3.2 基于C8051F120的實驗。
C8051F120，內嵌128KB FLASH，主頻*高可達100MHz，是通用型傳感器與被控制對象的核心控制器。
實驗1：建立實驗環境KeilC
實驗2：LED燈控制
實驗3：串口通訊實驗
實驗4：AD實驗
實驗5：中斷實驗
實驗6：定時器實驗
實驗7：紅外傳感器實驗
實驗8：超聲波傳感器實驗
實驗9：酒精濃度傳感器實驗
實驗10：繼電器控制實驗
實驗11：直流電機控制實驗
實驗12：步進電機控制實驗
3.3嵌入式網關實驗
基于WinCE5.0或WinCE6.0的實驗包括：
實驗1：開發環境的建立
實驗2：HELLO實驗
實驗3：串口實驗
實驗4：USB口實驗
實驗5：SD卡讀寫實驗
實驗6：網口通訊實驗
實驗7：LCD+觸摸屏實驗
實驗8：GPRS實驗
實驗9：WEB Server實驗
實驗10：M2M實驗
實驗11：數據采集實驗
3.4 傳感網綜合實驗
實驗1：網關多點數據采集
實驗2：PC多點數據采集
實驗3：智能家居
實驗4：智能農業
實驗5：網絡化無線傳感器控制
