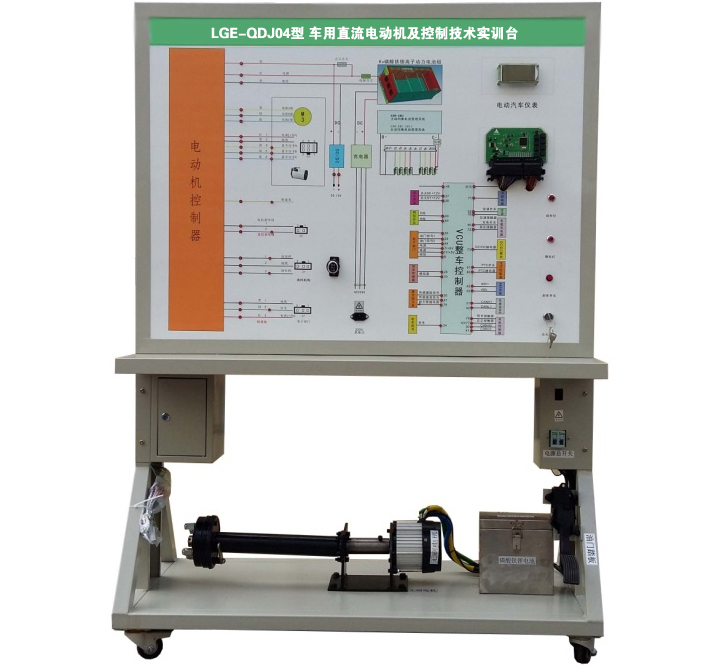

LGE-QDJ04型 車用直流電動機及控制技術實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品組成
主要由汽車無刷直流電機、電機控制器、檔位開關、加速踏板、點火開關、電源及故障設置系統組成。
二、產品功能
1.汽車無刷直流電機及控制器的認知；
2.汽車無刷直流電機及控制器的結構及原理；
3.駕駛員的意圖與永磁電機運轉之間的體現；
4.常見故障的設置及考核；
5.配備完整的實驗說明書。
三、產品規格
1、外形尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機額定功率：1kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：72VDC；
6、箱體上部整體成型，表面經過防銹處理、噴漆；下部采用40*40方管焊接成形；
7、采用UV平板噴繪面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損；
8、底部安裝兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
四、技術規格
1.工作電源：HV磷酸鐵鋰離子動力電池組
2.工作溫度：-40℃～+50℃
3.設備顏色：標準7032等
4.設備鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
7.外形尺寸：1240×600×1700mm(長×寬×高)
五．基本配置(每臺)
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
主要由汽車無刷直流電機、電機控制器、檔位開關、加速踏板、點火開關、電源及故障設置系統組成。
1.汽車無刷直流電機及控制器的認知；
2.汽車無刷直流電機及控制器的結構及原理；
3.駕駛員的意圖與永磁電機運轉之間的體現；
4.常見故障的設置及考核；
5.配備完整的實驗說明書。
三、產品規格
1、外形尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機額定功率：1kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：72VDC；
6、箱體上部整體成型，表面經過防銹處理、噴漆；下部采用40*40方管焊接成形；
7、采用UV平板噴繪面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損；
8、底部安裝兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
四、技術規格
1.工作電源：HV磷酸鐵鋰離子動力電池組
2.工作溫度：-40℃～+50℃
3.設備顏色：標準7032等
4.設備鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
7.外形尺寸：1240×600×1700mm(長×寬×高)
五．基本配置(每臺)
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm | 套 | 1 |
| 2 | 組合儀表 | 電動汽車專用 | 個 | 1 |
| 3 | 點火開關 | 配套 | 套 | 1 |
| 6 | 電機控制器 | 與電機配套 | 套 | 1 |
| 7 | 車載充電器與充電接口 | 與電池配套 | 套 | 1 |
| 8 | DC-DC轉換器 | 套 | 1 | |
| 9 | HV磷酸鐵鋰離子動力電池組 | 72V20AH | 套 | 1 |
| 10 | 無刷直流電機 | 72V1KW | 套 | 1 |
| 11 | 剎車開關 | 套 | 1 | |
| 12 | 檔位開關 | 電動車專用 | 套 | 1 |
| 13 | 油門控制裝置 | 電動車專用 | 套 | 1 |
| 14 | 直流接觸器 | DZ47 | 套 | 1 |
| 15 | 電源總開關 | 配套 | 套 | 1 |
| 16 | 移動臺架 | 1240×600×1700mm(帶自鎖腳輪裝置) | 臺 | 1 |
| 17 | 保險絲盒 | 配套 | 套 | 1 |
| 18 | 保修卡/合格證 | 配套 | 套 | 1 |
| 19 | 教師手冊 | 配套 | 套 | 1 |
| 20 | 故障模擬與排除裝置 | 套 | 1 |
