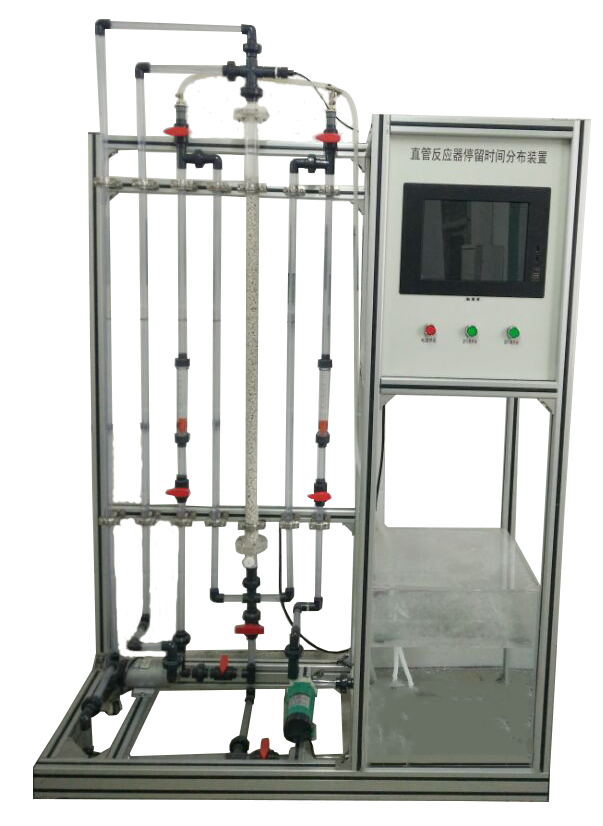

LG-GSFYQ管式反應器流動特性測定實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1、了解連續均相管式循環反應器的返混特性。
2、通過脈沖法測管式反應器停留時間分布。
3、分析觀察連續均相管式循環反應器的流動特征。
4、研究不同循環比下的返混程度，計算模型參數n。
5、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。
二、主要配置
管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路、高品質鋁合金型材框架。
三、公用設施
1、水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3、實驗物料：自來水、KCl溶液
四、技術參數
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。
2、管式反應器：直徑φ40mm，長度1300mm；填料類型及尺寸：拉西環，Ф4mm。
3、水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。
4、循環泵：不銹鋼增壓泵，流量12L/min，揚程10m，功率90W。
5、水流量：6-60L/h和25～250L/h，液體轉子流量計，觀察、控制流量。
6、電導率儀：在線電導率檢測儀，0-104S·cm
），信號輸出：光電耦合器隔離保護4-20ma信號輸出，電導電極：1支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。
7、控制示蹤劑加入量5~10ml/次。
8、水箱：80L，透明有機玻璃材質。
9、管路：透明，壁厚≥2.0mm，透明可視材質。
10、304不銹鋼儀表柜：內外雙面噴塑，各項操作及顯示、調節、控制全在控制屏面板進行。
12、外形尺寸：1300×500×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
五、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
進水流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
循環流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
濃度 |
在線電導率儀 |
數字顯示 |
無 |
