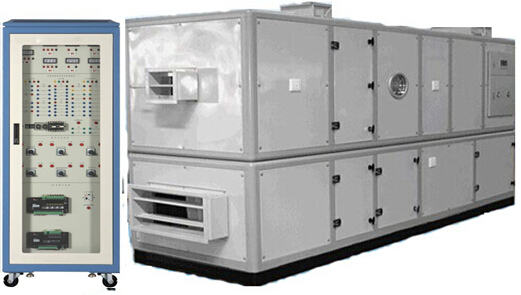

LG-KTZ01型 組合式空調機組實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統配置及功能
LG-KTZ01型 組合式空調機組實訓裝置應集制冷系統、空氣處理、過程控制、工程組態技術于一體。組合式空調機組本身不帶冷、熱源，是以冷、熱水或蒸汽為媒介，用以完成對空氣的過濾、加熱、冷卻、加濕、消聲、熱回收、新風處理和新、回風混合等功能。能實現一次回風系統、二次回風系統的空氣處理過程，其配置及功能如下：
（1）熱泵空調機組：壓縮機、風冷冷凝器、水冷蒸發器、節流裝置、高低壓壓力表。
（2）新回風混合段（進風段/出風段）：設有檢查門，并配置初效過濾器。
（3）風機段（送風機段、回風機段）：風機出口安裝手動調節閥，風機應采用低噪聲高效率離心風機，安裝在減震座上，出風口設有帆布軟接管，座架上應裝有橡膠減震器或金屬彈簧減振器。
（4）表冷段：采用銅管串鋁片。
（5）加熱段：配置管狀電熱器。
（6）消聲器：采用微穿孔消聲器，與消聲段連接的前后各段必須帶檢查門。
（7）加濕段：采用蒸汽加濕器、高壓噴霧加濕器或濕膜加濕器。
（8）保護裝置：溫度保護器、高低壓力保護器、水流保護器、隔離保護器、缺相保護器、過流保護器、三相漏電保護器。
（9）電氣控制：電控柜、電源控制器、PLC可編程控制器、模擬量采集器、交流接觸器、開關按鈕、工業組態軟件。溫濕度傳感器、風速傳感器、溫度變送器、流量變送器。
（10）設備水系統采用鍍鋅管連接，并配套有手動套絲機，可以完成系統管路制作。
（11）技術性能
1）輸入電源：三相四線（或三相五線）～380V±10% 50Hz；
2）工作環境：溫度-10℃～+40℃ ，相對濕度＜85%；
3）系統容量：＜10kW。
（12）對設備及元件：
1)LG-KTZ01型 組合式空調機組實訓裝置采用的制冷壓縮機、膨脹閥、電磁閥、儲液器、換熱器、風機、溫濕度傳感器均采用國產知名品牌，結構緊湊，換熱效率高，運轉平穩、操作簡便、美觀大方、使用壽命長。
2)電氣控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制，符合國家安全標準；
3)LG-KTZ01型 組合式空調機組實訓裝置內的電器元器件采用知名品牌（施奈德品牌），整機采用微電腦PLC控制系統對各組件進行控制和操作。
二、 實訓項目
（1）掌握組合式空調機組各段的結構與功能
（2）組合式空調機組的組裝與調試
（3）組合式空調機組溫度的控制與調整
（4）組合式空調機組送風量的控制與調整
（5）組合式空調加濕量的控制與調整
（6）可編程控制器的編程、調試和應用
（7）數據采集的實現方法和實際應用
（8）閉環反饋控制的實現方法和實際應用
（9）計算機組態監控的實現方法和實際應用
（10）變頻器控制組控制回路實訓
三、配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LG-KTZ01型 組合式空調機組實訓裝置應集制冷系統、空氣處理、過程控制、工程組態技術于一體。組合式空調機組本身不帶冷、熱源，是以冷、熱水或蒸汽為媒介，用以完成對空氣的過濾、加熱、冷卻、加濕、消聲、熱回收、新風處理和新、回風混合等功能。能實現一次回風系統、二次回風系統的空氣處理過程，其配置及功能如下：
（1）熱泵空調機組：壓縮機、風冷冷凝器、水冷蒸發器、節流裝置、高低壓壓力表。
（2）新回風混合段（進風段/出風段）：設有檢查門，并配置初效過濾器。
（3）風機段（送風機段、回風機段）：風機出口安裝手動調節閥，風機應采用低噪聲高效率離心風機，安裝在減震座上，出風口設有帆布軟接管，座架上應裝有橡膠減震器或金屬彈簧減振器。
（4）表冷段：采用銅管串鋁片。
（5）加熱段：配置管狀電熱器。
（6）消聲器：采用微穿孔消聲器，與消聲段連接的前后各段必須帶檢查門。
（7）加濕段：采用蒸汽加濕器、高壓噴霧加濕器或濕膜加濕器。
（8）保護裝置：溫度保護器、高低壓力保護器、水流保護器、隔離保護器、缺相保護器、過流保護器、三相漏電保護器。
（9）電氣控制：電控柜、電源控制器、PLC可編程控制器、模擬量采集器、交流接觸器、開關按鈕、工業組態軟件。溫濕度傳感器、風速傳感器、溫度變送器、流量變送器。
（10）設備水系統采用鍍鋅管連接，并配套有手動套絲機，可以完成系統管路制作。
（11）技術性能
1）輸入電源：三相四線（或三相五線）～380V±10% 50Hz；
2）工作環境：溫度-10℃～+40℃ ，相對濕度＜85%；
3）系統容量：＜10kW。
（12）對設備及元件：
1)LG-KTZ01型 組合式空調機組實訓裝置采用的制冷壓縮機、膨脹閥、電磁閥、儲液器、換熱器、風機、溫濕度傳感器均采用國產知名品牌，結構緊湊，換熱效率高，運轉平穩、操作簡便、美觀大方、使用壽命長。
2)電氣控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制，符合國家安全標準；
3)LG-KTZ01型 組合式空調機組實訓裝置內的電器元器件采用知名品牌（施奈德品牌），整機采用微電腦PLC控制系統對各組件進行控制和操作。
（1）掌握組合式空調機組各段的結構與功能
（2）組合式空調機組的組裝與調試
（3）組合式空調機組溫度的控制與調整
（4）組合式空調機組送風量的控制與調整
（5）組合式空調加濕量的控制與調整
（6）可編程控制器的編程、調試和應用
（7）數據采集的實現方法和實際應用
（8）閉環反饋控制的實現方法和實際應用
（9）計算機組態監控的實現方法和實際應用
（10）變頻器控制組控制回路實訓
三、配置清單
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 一 | 整機部分 | |||
| 1 | 壓縮機 | 谷輪5匹ZW61KA-TFP-542 | 1套 | |
| 2 | 高低壓力保護器 | P830HME | 1個 | |
| 3 | 保護裝置 | 溫度保護器、水流保護器、隔離保護器、缺相保護器、三相過流漏電保護器 | 1套 | |
| 4 | 風冷冷凝器 | 科威5P/380V風機 | 1套 | |
| 5 | 水冷蒸發器 | 5P盤管式水冷冷凝器 | 1臺 | |
| 6 | 過濾器 | EK-165 | 1個 | |
| 7 | 膨脹閥 | 丹佛斯067N2152 | 1個 | |
| 8 | 四通換向閥 | 1個 | ||
| 9 | 混合初效段 | 袋式過濾，過濾面積2.8m2,過濾效率60% | 1套 | |
| 10 | 表冷段 | 銅管翅片式表冷器 | 1套 | |
| 11 | 中間段 | 1套 | ||
| 12 | 加熱段 | 翅片鋼制加熱器，2KW | 1套 | |
| 13 | 加濕段 | 干蒸汽加濕機，孔徑Ф2 加濕量1KG/h | 1套 | |
| 14 | 送風機、回風機段 | 風機1.5KW 風量2000m2/h，低噪聲高效率離心風機，減震裝置，帆布軟接管，橡膠減震器或金屬彈簧減震器 | 1套 | |
| 15 | 消聲段 | 微孔板，前后段帶檢查門 | 1套 | |
| 16 | 箱體段 | 雙層壁板結構、內層為鍍鋅鋼板、外層彩色復合鋼板，中間采用30-50mm厚無氟聚氨酯封閉作為保溫材料，配套304不銹鋼底座，底座帶有4個帶剎車萬向輪，方便于設備移動 | 1套 | |
| 17 | 不銹鋼底座 | 用于風冷熱泵機組固定 | 1個 | |
| 18 | 三菱變頻器 | 采用三菱變頻器FR-D740，帶模擬量輸入控制 | 2個 | |
| 19 | 水泵 | 其中一個變頻運行，一個工頻運行 | 2個 | |
| 20 | 不銹鋼膨脹水箱 | 304 | 1個 | |
| 21 | 故障及運行指示板 | 可指示工作電源、逆相缺相、水泵運行、主機運行、主機過載、高壓故障、低壓故障等工作狀態 | 1套 | |
| 22 | PLC | CPU224XP | 1臺 | |
| 23 | EM231 | 3臺 | ||
| 24 | 觸摸屏 | TPC7062KX | 1臺 | |
| 25 | 控制柜 |
70cm×60cm×190cm 含施耐德交流接觸器，熱繼電器，中間繼電器 |
1套 | |
| 26 | 溫濕度傳感器、風速傳感器、溫度變送器、流量變送器 | 供電電壓：24V,4-20mA信號輸出 | 溫濕度傳感器2個、風速傳感器1個、溫度變送器4個、流量變送器1個 | |
| 27 | 固定連接支架 | 1套 | ||
| 二 | 工具及資料 | |||
| 1 | 資料 | 指導書、軟件、PLC程序等 | 1套 | |
| 2 | 維修工具 | 0-450管鉗，0-300活動扳手，長柄螺絲刀等 | 1套 |
