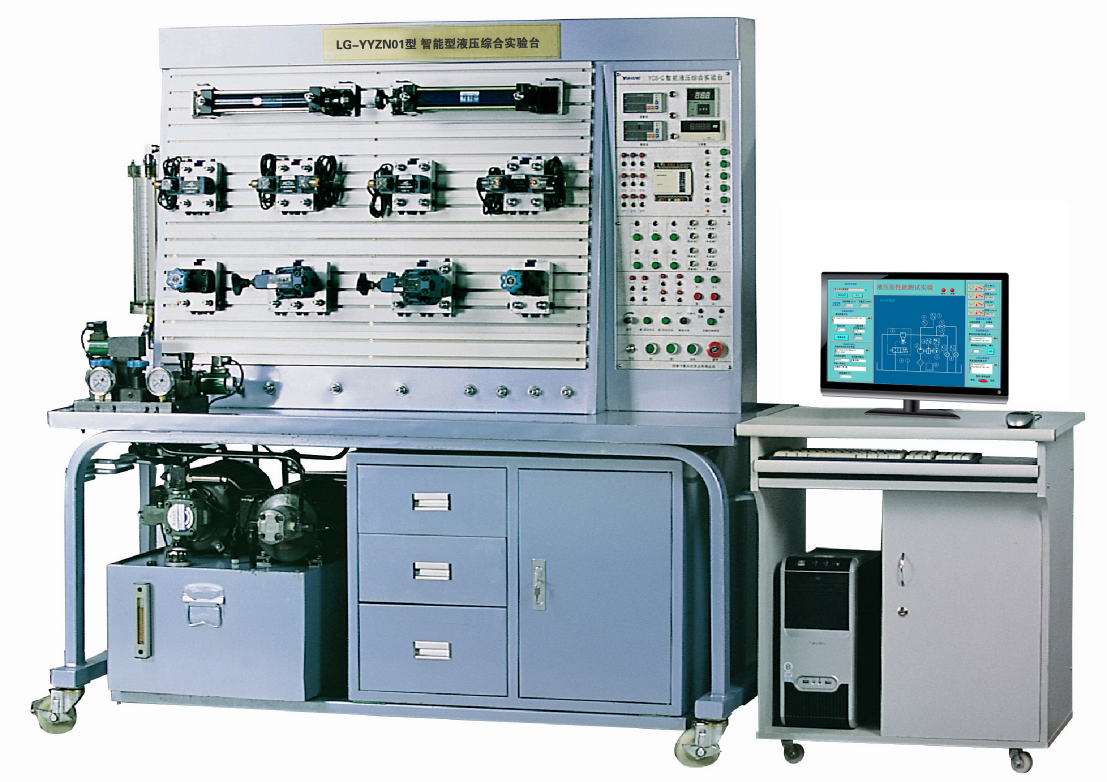

LG-YYZN02型智能型液壓綜合實驗臺

LG-YYZN02型 液壓傳動綜合實驗臺不但能完成液壓傳動課程的設計性、創造性、綜合性實驗，而且特別適用于液壓工程測試，元件性能測試，對教學、科研、檢測具有極為強大的支持，是液壓學科中的學者、專家、工程技術人員的得力助手。

一、實驗項目
1、常用液壓元件的性能測試實驗；
2、液壓回路組態畫面演示及控制實驗；
3、液壓傳動基本回路實驗；
4、可編程控制器（PLC）電氣控制實驗，機電液一體化控制實驗；
5、液壓傳動系統組成示范演示實驗；
6、液壓傳動各元、部件結構及工作原理觀摩、拆裝實驗。
二、實驗內容
★1、液壓元件性能測試實驗（帶智能軟件測試）
（1）溢流閥靜態性能實驗
溢流閥主要靜態性能的測試，包括：調壓范圍測量、壓力振擺測量、壓力偏移測量、壓力損失測量、卸荷損失測量、內泄漏測量、啟閉特性測量等
（2）溢流閥動態性能實驗
溢流閥壓力階躍響應特性曲線的測試和溢流閥動態特性各參數（穩態壓力、試驗流量、卸荷壓力、壓力幅值、壓力超調量、壓力峰值、升壓時間、卸壓時間、過渡時間等）的物理意義和計算方法
（3）減壓閥的靜態性能實驗
減壓閥的靜態特性參數（調壓范圍、壓力振擺、壓力偏移、內泄漏量等）測試；減壓閥進口-出口特性曲線的測試；減壓閥出口壓力-流量特性曲線的測試
（4）減壓閥的動態性能實驗
減壓閥的壓力階躍響應特性曲線的測試；減壓閥動態特性各參數（穩態壓力、試驗流量、卸荷壓力、壓力幅值、壓力超調量、壓力峰值、升壓時間、卸壓時間、過渡時間等）的物理意義和計算方法
（5）液壓泵性能測試實驗
液壓泵的空載性能測試;液壓泵的效率特性(機械效率、容積效率、總效率)測試
最低啟動壓力的測試實驗；液壓缸的負載效率測試實驗。
2、二十種液壓回路組態畫面演示及控制實驗：提供20種液壓回路的演示與控制，能在計算機里控制實驗回路的動作，并能清晰看到用不同顏色演示液壓回路油路的原理，使學生更直觀地學習和了解實驗內容。

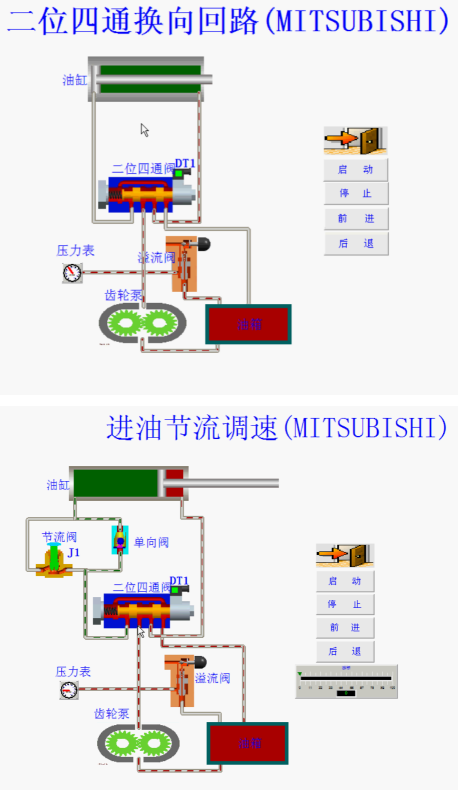

（部分液壓回路組態演示及控制實驗軟件界面）

（1）節流閥換接回路                （帶仿真軟件）
（2）節流閥控制的同步回路          （帶仿真軟件）
（3）進油節流調速回路              （帶仿真軟件）
（4）兩級調壓回路                  （帶仿真軟件）
（5）旁路節流調速回路              （帶仿真軟件）
（6）三位四通換向回路              （帶仿真軟件）
（7）順序閥控制的順序回路          （帶仿真軟件）
（8）壓力繼電器控制順序回路        （帶仿真軟件）
（9）改變溢流閥彈簧壓力調壓回路    （帶仿真軟件）
（10）接近開關控制順序回路         （帶仿真軟件）
（11）差動回路                     （帶仿真軟件）
（12）二位四通換向回路              （帶仿真軟件）
（13）電磁換向閥的卸壓回路          （帶仿真軟件）
（14）隔離壓力波動的穩壓回路        （帶仿真軟件）
（15）回油節流調速回路              （帶仿真軟件）
（16）節流閥控制雙程同步回路        （帶仿真軟件）
（17）快慢速切換回路                （帶仿真軟件）
（18）平衡回路                      （帶仿真軟件）
（19）液控單向閥鎖緊回路            （帶仿真軟件）
（20）液控單向閥保壓回路            （帶仿真軟件）
★投標時提供液壓氣動虛擬仿真教學軟件著作權證書原件備查）
4、液壓傳動基本回路實驗（可組合三項九大類50種）
（1）壓力控制回路
①限壓回路
a溢流閥壓力調定回路；          b溢流閥單級遠程調壓回路；
c多級溢流閥調壓回路；
d溢流閥限制低壓回路；（平衡回路）
②變壓回路
a一級減壓回路                  b二級減壓回路
c多路減壓回路                  d二級調壓回路
③卸荷回路
a三位四通換向閥的卸荷回路      b二位二通閥卸荷回路
c溢流閥卸荷回路
④穩壓回路
a蓄能器穩壓回路                b液控單向閥保壓回路
⑤卸壓回路
a節流閥卸壓回路                b順序閥的泄壓回路
（2）速度控制回路
⑥ 調速回路
a進油節流調速回路（定壓節流調速回路、變壓節流調速回路）
b回油節流調速回路                c旁路節流調速回路
d調速閥控制調速回路（調速閥定壓節流調速、調速閥變壓節流調速）
e差動連接增速回路
g用電磁閥和調速閥的減速回路
h調速閥節流調并聯的二次進給回路
I調速閥節流調串聯的二次進給回路
j差動全壓換接回路               l二位三通控制的差動回路
l三位四通控制的差動回路         m二次進給工作回路
n三次進給工作回路               o差動工作換接回路
⑦ 同步回路
a節流閥控制的同步回路         b雙缸同步回路
（3）方向控制回路
⑧ 換向回路
a換向閥控制換向回路          b順序閥控制順序回路
c順序閥的平衡回路
d二位四通閥，接近開關控制的順序回路
e壓力繼電器控制的順序回路
⑨ 鎖緊回路
  a用換向閥鎖緊回路            b液控單向閥鎖緊回路
  c單向閥鎖緊回路
5、可編程控制器（PLC）電氣控制實驗，機電液一體化控制實驗
1）PLC的指令編程，梯形圖編程的學習；
2）PLC編程軟件的學習及使用；
3）PLC與計算機的通訊，在線調試、監控；
4）PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能及特點
1、液壓泵站采用變量葉片泵、定量葉片泵，與電器控制相結合，能控制工作介質溫度，回路中有多個濾油器，根據濾芯的型號，過濾精度的不同，能較精確的控制油液精度。
2、實驗操作臺采用立式結構，安裝面積大，操作面采用T型鋁合金型材制作，能進行快速拼裝實驗，可根據實驗項目原理圖，選用相應的元件快速組成液壓實驗回路，通過電磁換向閥動作的控制和相關液壓閥的調節進行實驗。
3、實驗平臺操作面采用T型鋁型材制作，學生能在平臺上做擴展性實驗。
4、液壓系統采用雙泵系統,在一個實驗臺上可同時提供兩組不同壓力和流量來滿足不同的實驗要求。
5、液壓系統溫度采用風冷卻器控制。
6、電器控制系統不但能完成基本控制功能，而且有多種控制系統。
7、電源模塊帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
8、控制柜設計具有人性化，測試軟件具有強大的測試功能及多種幫助。
9、配置了完備的各類型傳感器，包括壓力傳感器、流量傳感器、溫度傳感器、轉速傳感器、位移傳感器，以滿足各項實驗參數測試的需要。
10、實驗用液壓元件采用德國力士樂技術的北京華德公司制造。
11、液壓元件均配有鋁合金過渡底板（鋁合金底板+工程塑料模塊），可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上。
四、控制測試系統
1、實驗臺的計算機控制測試系統由計算機、數據采集卡、接口板、傳感器和電磁閥等組成。
2、系統軟件的界面是用美國NI公司的LabVIEW開發的，軟件界面直觀性強，操作方便，功能齊全，交互性好，除具有實測功能以外，還具有虛擬教學的功能，教師可以利用界面提供的數據窗口輸入不同的數據，得出不同的分析曲線，從而做到多種配置的理論分析。
3、控制測試系統實現實驗室參數（壓力、流量、轉速、位移等）的自動數據檢測，自動處理、存儲、自動生成實驗報告和打印輸出等功能。
4、系統能實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平。
5、系統可同時進行6個二位電磁閥的控制。
五、液壓管理與控制系統
1、云智能實驗室安全管理系統
本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。
(1) 電壓、電流等模擬量數據顯示
(2) 輸入開關監控，輸出開關等數字量控制。
(3) 遠程控制啟停狀態，給定輸出電壓值的。
(4) 顯示輸入輸出電壓值的歷史數據
(5) 可按照日期、日間進行查詢歷史數進行查詢。
(6) 報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過設定電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的終端推送報警信號，每臺設備可對應多個終端設備。
(7) 通過手機端可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。
(8) 數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。
(9) 聯網設置界面：設置現場數據連接云平臺后臺數據庫管理。
★為保證軟件正版，投標時提供云智能實驗室安全管理系統軟件著作權證書原件備查并現場演示。
2、無線智能實驗室管理考核系統
該系統采用240最128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，中文顯示，試題顯示直觀。能實現所有維修電工掛箱任意點的故障設置。
(1) 可選擇指定故障考核方式或隨機故障考核方式。
(2) 隨機故障考核方式下系統具有自動隨機出題功能，使每次維修的故障都不相同。
(3) 隨機故障考核方式可設置故障范圍及故障數量。
(4) 掉電后不會丟失所設置的參數及考核結果。
(5) 具有自動評分參數設置、考核時間設置及倒計時、重復考號報警等功能。
(6) 自動保存80位考生的考號、分?jǐn)?shù)、誤排次數、剩余故障、剩余時間等。
(7) 每個故障點都默認設置為開路故障，可根據要求改變?yōu)槎搪饭收稀?br /> (8) 考核系統未上電時，電氣線路能正常工作。上電后，電氣線路的工作狀態取決于上一次考核系統斷電時的情況，但在隨機故障考核方式下故障點位置與上次不一樣。
(9) 本系統由教師用上位機統一設置故障（隨機故障和指定故障），由無線網絡輸至學生實訓臺進行排故訓練或考核，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，保證考核結果的公平公正。故障點設置方便、快捷，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
(10) 本考核系統有很好的通用性，通過與不同實訓設備的組合，既可鍛煉學員動手連接訓練電路，掌握實操技能，又可通過智能化考核系統科學公正考核學員所學專業知識，有效的提高了學校的實訓考核管理能力。
(11) 本系統采用獨立開關電源供電，電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。
(12) 本系統所有的數據交換都是通過無線網絡傳輸，可以方便快捷組網，任意添加組網設備數量（最高255臺），而且不需要進行繁瑣的網絡布線，極大的簡化了實驗室的安裝，從而降低了組建實驗室的成本。
(13) 本系統兼容單機考核系統，當沒有安裝上位機時，本機亦可單獨使用。除成績的整理、打印等不能實現以外，其他所有功能均可在本機實現。
★為保證軟件正版，投標時提供無線智能實驗室管理考核系統軟件著作權證書原件備查并現場演示功能
3、實驗室智能電源安全管理系統
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實驗室配置一套管理系統。
主要功能：
（1）上電系統自測
1）主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓；線路對地漏電；輸出負載過流的檢測，任一故障存在電源輸出斷開。
2）故障內容有相應文字顯示。
3）對故障進行語音報警。
（2）運行檢測保護
1）輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護。
2）對故障進行語音報警。
3）保護閥值可進行現場設置。
（3）漏電功能測試
1）按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘。
2）重新進行上電進入自己檢測狀態，文字顯示“開機檢測中....”，無故障情況下，實訓室智能電源管理系統恢復供電。
（4）過壓保護
1）運行中，出現輸入過壓，實訓室智能電源管理系統將跳閘。
2）對應的“過壓相”進行文字顯示。
3）語音播報“線路過壓，請注意”。
（5）過流保護
1）運行中，三相電源中任一相出現過流，實訓室智能電源管理系統將跳閘。
2）對應的“過流相”進行文字提示。
3）語音播報“線路過流，請注意”
（6）漏電保護
1）運行中，三相中任一相出現漏電，實訓室智能電源管理系統將跳閘。
2）對“漏電”進行文字顯示。
3）語音播報“線路漏電，請注意”。
（7）電源監控
  1）可對各相電壓進行數值顯示及曲線顯示，顯示精度±5V
  2）可對各相電流進行數值顯示及曲線顯示，顯示精度±
  3）高壓保護電壓設置：設置范圍<300V，輸入1A;動作時間：2-5S，輸入單位0.1S
4）欠壓保護電壓設置：設置范圍：>154V，輸入單位1V；動作時間：2-5S，輸入單位0.1S
5）過流保護電流設置：設置范圍：<20A,輸入單位0.01A;動作時間：0.5-2S，輸入單位0.1S
★投標時現場演示功能并提供權威機構的檢測報告。
六、技術參數
液壓站部分：
電動機型號：5HP        額定功率：3.5KW      額定轉速：1420r/min
電動機型號：3HP        額定功率：2.2KW      額定轉速：1420r/min
變量葉片泵：VP-12     額定排量：12ml/rev   最高工作壓力：6.3Mpa
定量葉片泵：YB1-10     額定排量：10ml/rev    最高工作壓力：6.3Mpa
溫控儀：XMTD數顯調節儀（1臺）
七、配置表
（一）操作臺

序號	名稱	規格型號	數量	廠家	備注
1	實訓桌	1600×700×780mm	1	理工科教
2	實訓平臺	1600×250×800mm	1	理工科教	含電源面板、鋁型材面板
3	電腦桌	600×700×780mm	1	理工科教
4	計算機	M4600t I3 10100/4G/1T/21.5寸	1	聯想

（二）液壓站

序號	名稱	規格型號	數量	廠家
1	電機	3HP	1	SHEN YU
2	電機	5HP	1	泰州金龍
3	定量葉片泵	YB1-10	1	浙江
4	變量葉片泵	VP-12	1	浙江
5	節流閥	DVP16-1-10B	1	北京華德
6	先導式溢流閥	DB10-1-50/100Y	2	北京華德
7	油箱	60L	1	理工科教
8	油路板		2	理工科教
9	油位指示計	YWZ-150	1	浙江東甌
10	吸油濾油器	WU-40	1	浙江金洋
11	空氣濾清器	EF-25	1	浙江金洋
12	液壓油	46#	1	中石化
13	風冷卻器（20L）	AC220V	1	浙江
14	球閥	QJH-10WL	2	浙江

（三）液壓控制元件

序號	名稱	規格型號	數量	廠家	備注
1	液壓缸	MOB40×200	2	YUEYU
2	三位四通電磁換向閥	4WE6E61B	1	北京華德
3	三位四通電磁換向閥	4WE6T61B	1	北京華德
4	二位四通電磁換向閥	4WE6C61B	2	北京華德
5	二位三通電磁換向閥	3WE6A61B	1	北京華德
6	三位四通手動換向閥	4WMM6E-50B/F	1	北京華德
7	先導式溢流閥	DB10-1-50B/100Y	1	北京華德
8	直動式溢流閥	DBDH6P10B/100	1	北京華德
9	先導式順序閥	DZ10-1-30B/210Y	2	北京華德
10	先導式減壓閥	DR10-4-50B/200Y	1	北京華德	裝控制口
11	直動式減壓閥	DR6DP1-5X/75YM	1	北京華德
12	節流閥	DVP16-1-10B	2	北京華德
13	調速閥	2FRM5-31B/15Q	1	北京華德
14	液控單向閥	SV10PB1-40B	2	北京華德
15	單向閥(管式)	S10A-32B	2	北京華德
16	壓力繼電器	HED40P15B	1	北京華德

（四）測控元器件

序號	名稱	規格型號	數量	廠家	備注
1	PLC	FX1S-20MR	1	三菱
2	PLC通訊電纜		1	三菱
3	壓力變送器	ZQ-BZ	4	理工科教	8MP
4	流量傳感器	LWGY-10	1	上海虹益
5	數顯表	FT8	2	武漢松野
6	霍爾測速傳感器	NJK-5002N	1	滬工電氣
7	三相功率表	HCD194P-5D1	1	華能儀表
8	位移傳感器	KTC-200MM	1	深圳米諾
9	溫控儀	XMTD-2001	1	上海德兆
10	熱電藕	WRET-1500	1	上海
11	接近開關	LJ12A3-4-Z/BX	4	滬工電氣
12	開關電源	HS-50-12V	1	明緯電氣
13	三相漏電保護開關	DZ47LE	1	民揚電氣	C32 3P+1
14	斷路器	DZ47-63(16A)	1	民揚電氣	C16 3P
15	斷路器	DZ47-63(10A)	1	民揚電氣	C10 3P
16	交流接觸器	CJX2-0910	3	民揚電氣	10A
17	緊停按鈕	LAY50-22D-11Z	1	雙科電氣
18	自鎖帶燈按鈕	LAY50-22D-11TD/24V	7	雙科電氣	綠（手動壓繼）
19	帶燈按鈕	LAY50-22D-11D/220V	2	雙科電氣	綠（電機啟動）
20	普通按鈕	LAY50-22D-11	2	雙科電氣	紅（電機停止）
21	普通按鈕	LAY50-16Y-11	4	雙科電氣	綠（PLC輸出）
22	普通按鈕	LAY50-22D-11	2	雙科電氣	綠（繼電器啟動）
23	自鎖按鈕	LAY50-22D-11T	2	雙科電氣	紅（繼電器停止）
24	兩檔按鈕	LAY50-16Y-11X	1	雙科電氣	PLC、繼電器轉換
25	三檔旋鈕	LAY50-22D-20CXS	1	雙科電氣	加熱、冷卻轉換
26	中間繼電器	G5V-Z/24VDC	4	歐姆龍
27	中間繼電器	GZR-Z/24VDC	5	歐姆龍
28	單極斷路器	DZ47-63	2	民揚電氣	C10
29	單極斷路器	DZ47-63	1	民揚電氣	C3
30	信號燈	NXD-211		雙科電氣	DC24V LED
31	開關電源	HS-150-24V	1	明緯電氣
32	二極管	IN4007	16	海特電子
33	電器控制模塊		1	理工科教
34	數據通用接口板		1	理工科教
35	37芯數據通訊線（公頭）		1	理工科教
36	37芯數據通訊線（母頭）		1	理工科教
37	PCI8333 數據采集卡			中泰

（五）輔助元器件

序號	名稱	規格型號	數量	廠家	備注
1	三通接頭	M22×1.5	6	理工科教
2	三通接頭	M14×1.5	3	理工科教	接壓力傳感器
3	三通接頭	M14×1.5	2	理工科教	接壓力表
4	耐壓膠管	25Mpa	20	上海液壓件廠
5	防震壓力表	YTN60 （0-10MPa 2.5級）	4	紅旗	液壓站兩個 三通兩個
6	液壓閥過渡集成塊		17	理工科教	鋁合金與PVC組合模塊
7	頂缸實驗裝置		1	理工科教	節流調速實驗用

（六）配套工具

序號	名稱	規格型號	數量	廠家	備注
1	活動扳手	10^，，	1	上海
2	活動扳手	12^，，	1	上海
3	開口扳手	24-27	1	上海
4	開口扳手	22-24	1	上海
5	開口扳手	8-10	1	上海
6	開口扳手	12-14	1	上海
7	開口扳手	17-19	1	上海
8	短十字起		1	上海
9	長十字起		1	上海
10	一字起		1	上海
11	內卡環鉗	7^，，	1	上海
12	外卡環鉗	7^，，	1	上海
13	內六角扳手		1	上海
14	工具盒		1	上海
15	尖嘴鉗		1	上海

（七）易損件

序號	名稱	規格型號	數量	廠家	備注
1	尼侖墊	φ22	10	寧波
2	O型圈	φ22×2.4	20	寧波
3	O型圈	φ14×2.4	5	寧波
4	O型圈	φ10×1.9	5	寧波
5	O型圈	φ11×2.0	5	寧波
6	O型圈	φ16×2.4	5	寧波
7	螺塞	M10×1	5	寧波
8	組合墊	φ10	5	寧波
9	組合墊	φ14	5	寧波
10	信號燈	φ10	2	雙科電氣	24V
11	按鈕開關	LAY50-22D-11DT/24V	2	雙科電氣
12	防震壓力表	YTN60 （0-10MPa 2.5級）	1	紅旗
13	生料帶		1	北京
14	T型螺栓	M8	4	北京	平墊帶螺母

（八）軟件管理系統及資料

序號	名稱	規格型號	數量	廠家	備注
1	采集卡	PCI8333驅動	1	北京中泰
2	系統采集控制軟件		1	理工科教
3	PLC編程軟件		1	三菱
4	液壓氣動虛擬仿真教學軟件		1	理工科教
5	云智能實驗室安全管理系統		1	理工科教
6	無線智能實驗室管理考核系統		1	理工科教
7	實驗室智能電源安全管理系統		1	理工科教
8	實驗指導書		1	理工科教

七、計算機控制測試系統
1、系統硬件組成
實驗臺的計算機控制測試系統由計算機、數據采集卡、接口板、傳感器和電磁閥等組成。
實驗臺配置了完備的各種類型傳感器，包括壓力傳感器、流量傳感器、轉速傳感器、功率傳感器、位移傳感器等，以滿足各項實驗參數測試的需要。實驗臺是采用快速拼裝結構，實驗人員可根據實驗項目原理圖，選用相應的液壓元件快速組成液壓實驗回路，通過電磁換向閥動作的控制和相關液壓閥的調節進行實驗。
實驗臺計算機測試控制系統實現實驗參數（壓力、流量、轉速、功率、位移等）的自動數據檢測、自動處理計算和存儲等，還能實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平。實驗臺可以同時進行16路實驗數據的采集和8個二位電磁閥的控制。
2、系統軟件界面
實驗臺的計算機控制測試軟件是用美國NI公司的LabVIEW開發的，軟件界面直觀性強、操作方便、功能齊全、交互性好。
實驗臺軟件可完成8項液壓基本實驗：液壓泵性能實驗、細長孔液阻特性實驗、薄壁小孔液阻特性實驗、同心環形縫隙液阻特性實驗、溢流閥靜態性能實驗、溢流閥動態性能實驗、減壓閥靜態性能測試、節流調速回路性能測試等。
點擊一個實驗項目圖標時（如液壓泵性能測試），界面下欄框內顯示該項實驗的目的和操作功能。雙擊該實驗項目圖標時，立刻彈出該實驗項目的操作界面（以下以“液壓泵性能實驗”為例），如圖3所示。界面可分為三個區：左右兩側為操作區，中間為圖形表格顯示區。
在操作界面的操作區內，根據實驗測試的功能要求，設計了若干各功能塊：測試項目選擇、數據采集卡設置、空載測量、性能測試操作、實驗報告輸出、實驗數據修改、實驗結果查詢、電機效率查詢等。
2.1 測試項目選擇
   在【測試項目選選擇】內，鼠標點擊編輯框，出現下拉式菜單呈現實驗操作項目，如圖4所示。用戶根據實驗步驟的要求選定一個測試操作項目進行實驗。軟件設計的液壓泵性能實驗的測試操作項目有：顯示系統液壓原理圖、測試泵的空載排量、測試泵的基本性能、實驗結果表顯示、實驗曲線顯示、實驗報告輸出、刪除實驗記錄、實驗結果查詢、電機效率查詢等。
2.2 測試泵的基本性能
    液壓泵性能實驗采用逐點測試方法進行的，即手工將液壓泵調到預定工作點，在每個工作點計算機自動地對泵的相關工作參數進行數據采集和記錄。在測試前，用戶必須在輸入測試參數：【測試次數】編輯框填入測試次數、測試數據文件的目錄和文件名（必須是 .txt格式）。
在測試操作時，實驗人員每調整好液壓泵的一個工作點后，鼠標點擊一次【數據記錄】，計算機自動對液壓泵的相關傳感器進行一次數據采集并記錄到設置的數據文件中產生一條記錄，同時【記錄次數】內的數加1，【記錄】燈改變一次顏色。當已測試次數達到設定值時，測試自動停止。
2.3 實驗報告輸出
   實驗臺軟件具有對實驗數據進行計算處理、自動生成實驗報告和打印輸出等功能。用戶可在【測試泵的基本性能】【實驗結果表顯示】【實驗曲線顯示】等項目運行后，進行【實驗報告輸出】操作。這時用戶必須相應的欄目內填寫：實驗報告存貯的路徑和文件名（. html格式）、實驗報告編號、實驗人員姓名、指導教師姓名、油液溫度等。
2.4 修改數據文件
   軟件具有對實驗文件數據記錄進行刪除修改功能。用戶須在實驗數據修改內，填寫要修改的測試數據文件名和要?jiǎng)h除的記錄號，然后可進行【刪除實驗記錄】操作。
2.5實驗結果查詢
   軟件具有對已完成測試的實驗結果數據和實驗曲線進行查詢的功能。用戶須在實驗結果查詢內，填寫要查詢的測試數據文件名；用鼠標將撥動開關置于[表格]，執行后，在界面顯示區內出現測試結果表；若將撥動開關置于[圖形]，執行后，在界面顯示區內出現實驗曲線。
3、測試軟件操作
在【測試項目選選擇】內，鼠標點擊編輯框，出現下拉式菜單呈現實驗操作項目，依次次選擇測試項目，做好測試準備工作后，鼠標按【項目運行】鍵執行該項目的操作。在任何情況下，鼠標按【退出】鍵，自動退出軟件運行。
3.1顯示系統原理圖
鼠標點擊測試項目選擇，選擇【顯示系統原理圖】，然后鼠標點擊測試項目選擇【項目運行】鍵，顯示區內呈現液壓泵性能測試的液壓原理圖和測試方法說明，實驗人員根據所顯示的液壓原理圖，準備液壓元件、傳感器、管件等，并接好回路。
3.2測試泵的基本性能
用戶在接好回路調好泵的工作參數后，即可開始測試。用戶輸入測試參數；鼠標選擇測試項目選擇的【測試泵的基本性能】；鼠標點擊測試項目選擇【項目運行】，測試系統進入測試狀態，實時顯示參數內的數字在不斷更新。在預定的工作點，用戶鼠標點按【數據記錄】，計算機自動將實驗數據記錄在實驗數據表。
3.3實驗結果表顯示
用戶在完成測試后，鼠標選擇測試項目選擇的【實驗結果表顯示】；鼠標點擊測試項目選擇【項目運行】，顯示區自動切換，顯示實驗結果表，如圖5所示，用戶可以通過實驗結果表了解這次實驗數據和結果。
3.4實驗曲線顯示
用戶在完成測試后，鼠標選擇測試項目選擇的【實驗曲線顯示】；鼠標點擊測試項目選擇【項目運行】，顯示區自動切換，顯示實驗曲線：液壓泵效率(容積效率、機械效率和總效率)，液壓泵功率特性曲線，如圖6所示，用戶可以通過實驗曲線直觀地了解這次實驗結果。
3.5實驗報告輸出
用戶在完成測試后，需要輸出實驗報告，可在實驗報告輸出內填寫實驗報告存儲路徑和文件名、實驗報告編號等。用戶鼠標選擇測試項目選擇的【實驗報告輸出】；鼠標點擊測試項目選擇【項目運行】，計算機自動將實驗數據整理出實驗報告，生成一個超級文本格式（.html）的文件存儲在用戶設置的目錄文件名下，如圖7所示，用戶可以將該文件拷貝或由打印機輸出。
3.6刪除實驗記錄
用戶在完成測試后，若需要?jiǎng)h除一個或幾個實驗記錄，可以做如下操作：
在修改數據文件內，填入所要修改測試數據文件路徑和名稱；鼠標選擇測試項目選擇的【刪除實驗記錄】；鼠標點按測試項目選擇【項目運行】，顯示區自動切換，顯示實驗數據表；在修改數據文件內，填入所要?jiǎng)h除的記錄號，鼠標點按【確認】后，該條數據記錄從文件中刪除。
3.7實驗結果查詢
用戶需要查詢過去以做過的實驗且數據仍然保留在磁盤上，可以做如下操作：
在實驗結果查詢內，填入所要查詢的測試數據文件路徑和名稱；在實驗結果查詢內，選擇查詢方式：表格或圖形；鼠標選擇測試項目選擇的【實驗結果查詢】；鼠標點按測試項目選擇【項目運行】，顯示區自動切換，顯示實驗結果表（或?qū)嶒?yàn)曲線）。
3.8數據采集卡設置
用戶可根據實驗要求，設置AD通道的起始通道和DO通道。實驗所用的AD通道個軟件內部已設定，AD通道是連續使用的。DO通道設置用二進制，由所驅動的電磁鐵決定。
3.9電機效率查詢
   電機效率特性曲線在專用的實驗臺上進行測試的。為了方便用戶，軟件設計了電機效率查詢功能。鼠標選擇測試項目選擇的【電機效率查詢】；鼠標點按測試項目選擇【項目運行】，自動彈出電機效率界面，如圖8所示，用戶可方便計算各電機功率下的電機效率。

關鍵詞：數控車床實訓設備實訓裝置教學儀器實驗設備教學設備實訓臺考核裝置技能考核電工電子實驗裝置數控技術 實訓考核技能實訓 數控系統 電氣控制自控實訓 實驗系統 數控軟件數控實訓 電氣技術 數控設備數控銑床高教設備教學車床數控機床職教設備 PLC控制 PLC技術 PLC實驗

国产理论片一区二区三区,国产乱码午夜福利在线视,国产日韩另类中字,国产精品国产自线在线观看,国产丝袜无码一区二区gif

LG-YYZN02型 智能型液壓綜合實驗臺

LG-YYZN02型智能型液壓綜合實驗臺
