LG-FG20車輛翻覆模擬體驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
車輛翻滾體驗裝置是通過軟件模擬針對車輛在翻滾的過程進行高度逼真翻滾體驗，使乘坐著有一個真實的模擬真實的車輛翻滾體驗全過程。
車輛翻滾體驗裝置包括：車輛模擬翻滾艙（自配）、駕駛艙橋架、翻滾旋轉架、減速器、變頻器、直流電機、控制臺、監控器、電腦、顯示器等組成。
一、主要參數
1、多角度翻轉：90、180、360 度翻轉
2、車內監控實時監控運行狀態。
3、體驗駕駛艙：車自配
4、控制臺規格：600*600*800mm
二、技術參數
|
產品名稱 |
部件名稱 |
主要參數或功能 |
單位 |
數量 |
單價 |
金額 |
備注 |
|
車輛翻滾模擬體驗系統 |
電腦配置 |
主控臺配電腦主機1臺，主機電源P350W；主板：H61；CPU：雙核；內存容量：2G；硬盤：固態120G；顯卡：1G； |
臺 |
1 |
|
|
|
|
車輛模擬翻滾艙 |
實物電動車（雷?。?、車型尺寸：長 3450 寬 1500 高 1550mm、整車重量：400Kg |
個 |
1 |
|
|
|
|
|
駕駛艙橋架 |
橋駕為圓鋼材質，米字型結構，規格：長：3500，寬600 mm，負載500GK |
臺 |
1 |
|
|
||
|
翻滾旋轉架 |
翻滾旋轉架采用100 mm優質工字鋼為主體框架，組裝后設備規格：長 4560 寬 2130 高 2200mm
|
套 |
1 |
|
|
|
|
|
減速器 |
Y2EJ電磁制動三相異步電動機 額定功率:3KW 額定電壓:380V 轉速:2800r/min 額定電流:6.1A 安裝方式:B5立式 安裝尺寸:按客戶尺寸要求 接法:3KW及以下為Y接法，4KW及以上為三角接法 工作方法:連續(S1) 絕緣等級:F，繞組定子溫升考核80K(其中Y2-315L-2.4級和355機座全部規格允許105K) 防護等級:機殼IP54,接線盒IP55 冷卻方式:IC411 研究啟動、停止時轉矩 W; = 3000N L, = 500mm T, =2500Nm <3920Nm (BX160E啟動停止時的容許轉矩) W:= 1500N L:=200mm T= 1500Nm<3920Nm (BX1 60E啟動停止時的容許轉矩) 研究緊急停止時的外部沖擊轉矩 研究彎矩剛性 T. =7000Nm< 7840Nm (BX1 60E的瞬時最大容許轉矩) 計算減速器的傾斜角度是否滿足要求規格值 |
個 |
1 |
|
|
||
|
直流電機 |
安裝方式:B5立式 安裝尺寸:接法:3KW及以下為Y接法，4KW及以上為三角接法 工作方法:連續(S1) 絕緣等級:F，繞組定子溫升考核80K(其中Y2-315L-2.4級和355機座全部規格允許105K) 防護等級:機殼IP54、IP55,接線盒IP55 冷卻方式:IC411 |
個 |
1 |
|
|
||
|
|
控制臺 |
控制臺規格：600*600*800mm |
臺 |
1 |
|
|
|
|
|
顯示器 |
超大65寸液晶顯示器1臺、27寸液晶顯示器1臺。監控器1臺。 |
臺 |
1 |
|
|
|
|
|
汽車駕駛專用模擬翻滾體驗軟件 |
車輛翻滾體驗裝置是通過軟件模擬針對車輛在翻滾的過程進行高度逼真翻滾體驗，使乘坐著有一個真實的模擬真實的車輛翻滾體驗全過程 |
套 |
1 |
|
|
|
|
合計 |
|
|
|
|
|
|

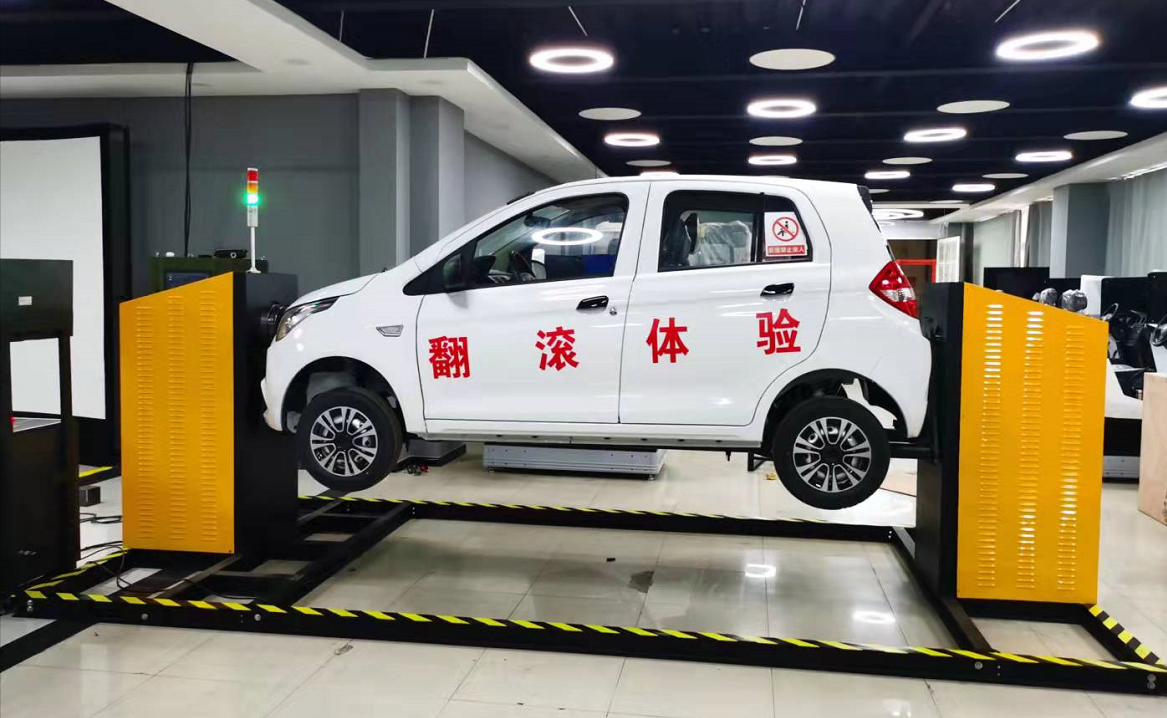

▲車輛翻滾模擬體驗系統
